SISTEMA CONSTRUCTIVO

.
El método empleado podría encuadrarse dentro del denominado "poste y viga".
Está básicamente compuesto por postes firmemente emplazados a los que se le adosan clavaderas en los laterales, sobre las cuales van fijadas las tablas que conforman el revestimiento exterior de la casa. La unión de los elementos se realiza por medio de tornillos tirafondo o varillas roscadas pasantes según el caso. No es necesario el uso de cola o adhesivos.


Es importante la aplicación de un material aislante entre las uniones para evitar la filtración de aire o agua.

Los postes se distribuyen distanciados según el largo de las tablas a utilizar para el revestimiento exterior (no más de 3 metros) y en los vértices.
Los postes van unidos entre sí por un "encadenado" por encima del nivel de dintel, el cual escuadra y rigidiza la estructura, y a su vez soporta la parte inferior de la tirantería del techo.

EL PROYECTO

Vista Noroeste (frente)


Vista Sudeste



Vista Noreste


Vista Sudoeste



Corte frontal y trasero


Cortes laterales




Planta Baja


Planta Alta

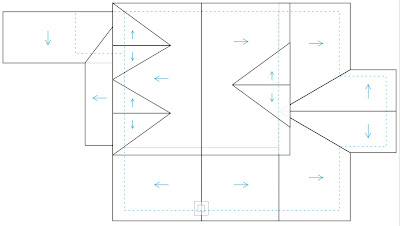

Configuración del techo




Ubicación de los postes

LA OBRA

.




Nivelación del terreno con tosca compactada.












Plantado de columnas (vigas de 4"x6"). Enterradas 50 cm. y fijadas con concreto.




























Encadenado planta baja (tablas de 2"x6"). Fijado a las columnas mediante un pequeño encastre y tornillo o varilla roscada pasante.










Planteo del contrapiso con una franja perimetral de concreto (tipo encadenado).

Fijación de revestimiento exterior (tablas machimbradas de 1,5"x6")










Soporte de aberturas (tirantes de 3"x4" quebracho blanco)































Encadenado superior (P.A.)











Vigas de sostén del piso de la planta alta (troncos de eucalipto). Consiste en dos vigas principales que van de punta a punta de la casa, puestas sobre 4 columnas centrales de quebracho y sus extremos apoyadas sobre el encadenado frontal y trasero. Estas a su vez soportan el resto de las vigas que las cruzan y cuyos extremos descansan sobre el encadenado lateral. La parte superior de los troncos se rebaja para nivelar y otorgar una superficie lisa de apoyo para las tablas que conformarán el piso superior.












Armado techo garage. Tirantería en 3"x4" quebracho colorado, machimbre de pino, ruberiod, lana de vidrio y chapa.



























Armado techo principal.



















































Cumbreras de tronco de eucalipto.

































Marcos de las aberturas (tabla de 2").














Armado de la chimenea para el hogar.
